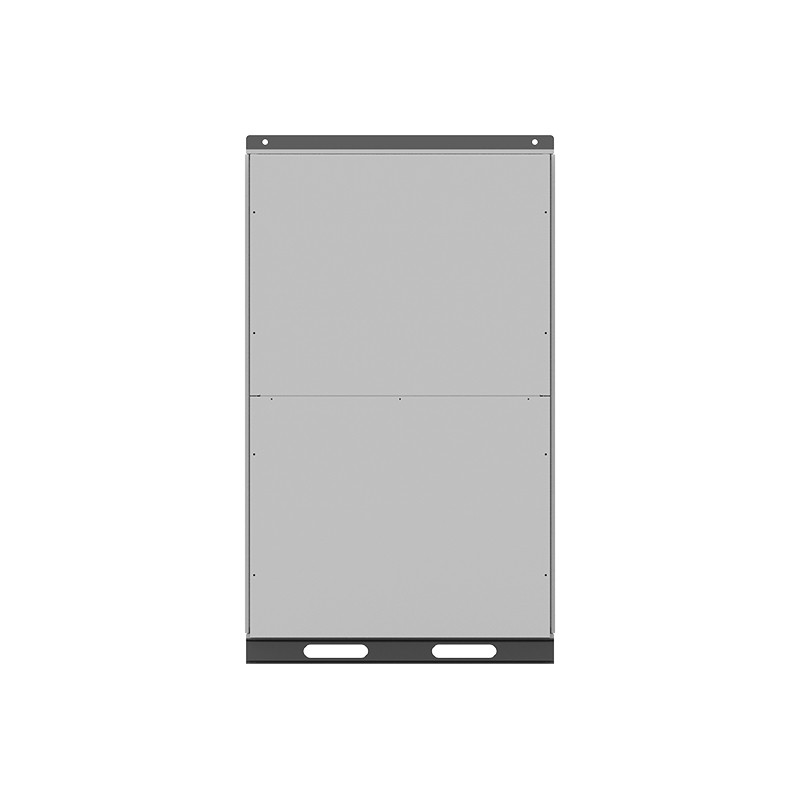

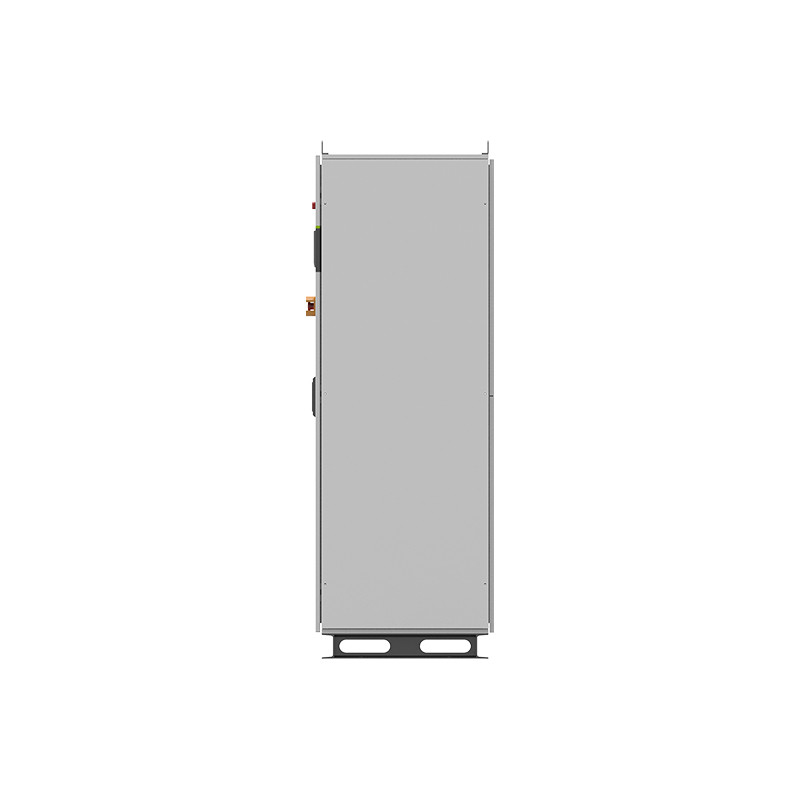

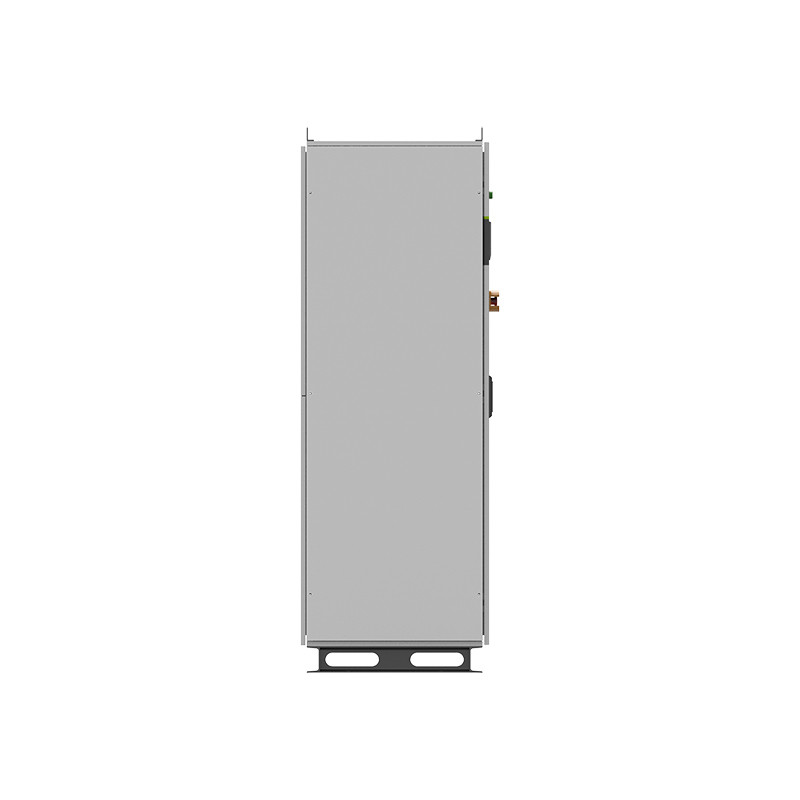

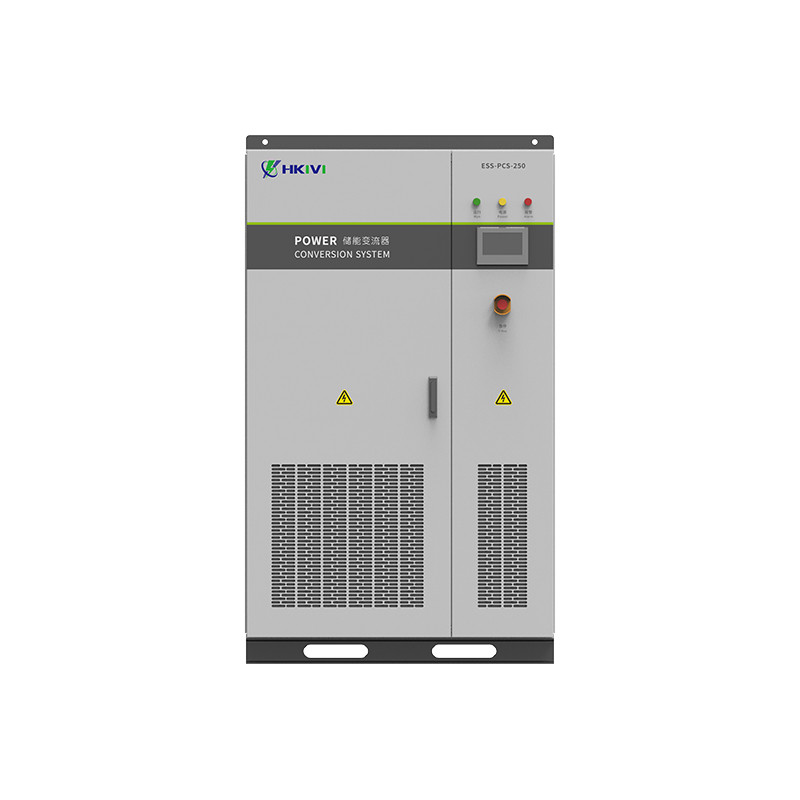

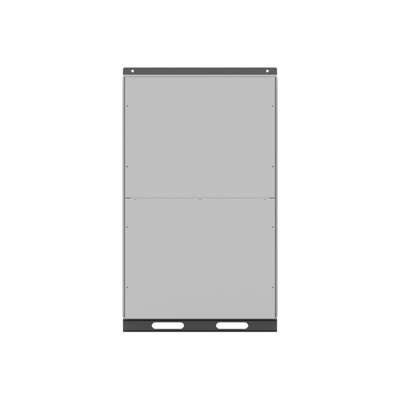

Sistema di conversione di potenza ESS PCS-250-T Convertitore isolato di accumulo di energia
| Luogo di origine | Cina |
|---|---|
| Marca | HKIVI |
| Numero di modello | PCS-250-T |
| Quantità di ordine minimo | 1 set |
| Prezzo | Negoziabile |
| Imballaggi particolari | Dimensione singola del pacchetto: personalizzabile |
| Tempi di consegna | 30 giorni lavorativi |
| Termini di pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione | 1 set/mese |
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Potenza nominale | 250 kW | Capacità massima | 275kVA |
|---|---|---|---|
| Tensione di CC massima | 1000V | Corrente massima di CC | 567A |
| Intervallo di tensione della batteria | 500~900V | Tensione di griglia stimata | 400V,3W+N+PE |
| Intervallo di tensione della rete | -15%~10% | Corrente massima CA | 400A |
| Frequenza nominale della rete | 50 Hz | THDi (potenza nominale) | <3% |
| Intervallo regolabile del fattore di potenza | -1 ~ 1 | Modalità di isolamento | Isolamento del trasformatore |
| Vita di servizio | 20 anni | Dimensioni (W * H * D) | 1200*2000*700 mm |
| Peso | 1350 kg | ||
| Evidenziare | Convertitore di accumulo di energia isolato,Sistema di conversione di potenza ESS PCS-250-T |
||
Descrizione di prodotto
Sistema di conversione di potenza ESS PCS-250-T Convertitore isolato di accumulo di energia
ASistema di conversione di potenza (PCS)è il componente centrale di elettronica di potenza progettato per una conversione e un controllo efficienti delle forme di energia.
-
Conversione bidirezionale dell'energia: Trasformazione continua DC-AC e AC-DC senza soluzione di continuità (ad esempio, interazione tra batterie e reti di stoccaggio)
-
Regolamento dinamico: controllo in tempo reale della tensione, della frequenza, del fattore di potenza (conforme alla norma IEEE 1547)
-
Integrazione del sistema: Interfaccia intelligente tra energie rinnovabili, stoccaggio e rete
2. Architettura tecnica
2.1 Sottosistemi di base
| Modulo | Funzione | Tecnologie chiave |
|---|---|---|
| Convertitore di potenza | Conversione AC/DC o DC/AC (topologie: a 2 livelli, 3L-NPC, MMC) | Dispositivi SiC/GaN, disegno a bassa induttanza |
| Sistema di controllo | Esegue algoritmi MPC con risposta < 1 ms | RTOS, controllo FPGA |
| Sistema di protezione | Super/sotto tensione/frequenza, anti-isolamento (conforme all'UL 1741 SA) | Validazione hardware-in-loop (HIL) |
| Gestione termica | Mantenere la temperatura di giunzione < 125°C (raffreddamento liquido/aria) | Progettazione ottimizzata per i CFD |
2.2 Metrici di prestazione
-
Efficienza: 97-99% (CEC ponderato)
-
THD: < 3% a pieno carico
-
Velocità di risposta:
-
Risposta al carico passo: < 10 ms (0-100%)
-
Regolazione della frequenza: ±0,5 Hz (modalità di rete)
-
-
3Applicazioni
3.1 Integrazione delle fonti rinnovabili
-
Smaltimento fotovoltaico/eolico: attenua le fluttuazioni di potenza ±15%/min (IEC 61400-21)
-
Generatore sincrono virtuale (VSG): fornisce emulazione dell'inerzia (proporzione di ammortizzazione: da 0,5-2,5 regolabile)
-
3.2 Sistemi di accumulo di energia
-
Gestione della batteria:
-
Accuratezza della transizione CC/CV: ±0,5%
-
Errore di stima SOC: < 2% (filtro Kalman)
-
-
Servizi di rete:
-
Risposta di frequenza primaria: attivazione < 2 s (requisiti PJM)
-
Supporto VAR: ±0,95 gamma di fattori di potenza
-
-
3.3 Industria e specialità
-
Microgrids: capacità di avvio nero (tasso di scarica 0,2 C)
-
Carica veloce dei veicoli elettrici:
-
Architettura raffreddata a liquido da 350 kW
-
Efficienza del 95% @30-100% di carico
-
-
Potenza marina:
-
Certificato DNV-GL
-
< 5% THD (IEEE 519-2014)
-
