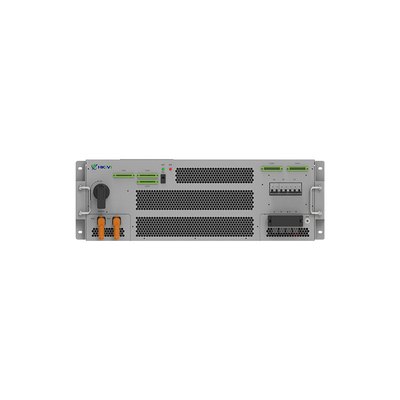

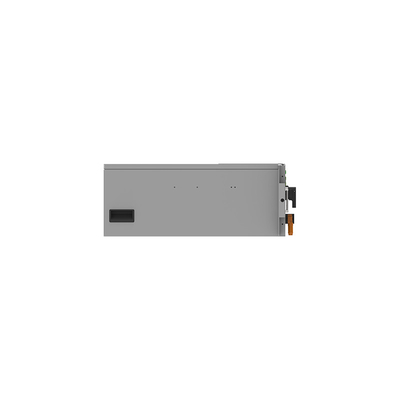

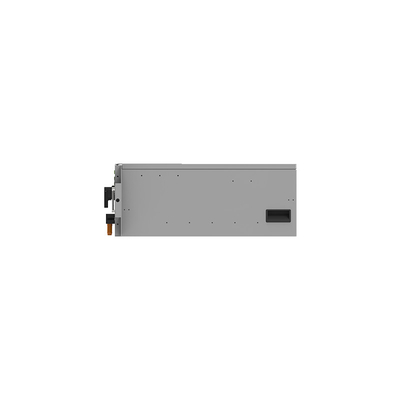

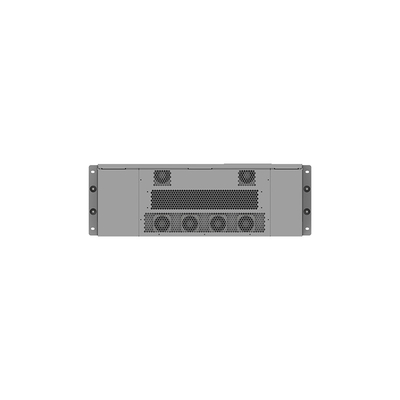

PCS100 G 125 3S Batteria modulare convertitore di accumulo di energia per scatola ad alta tensione integrata
| Luogo di origine | Cina |
|---|---|
| Marca | HKIVI |
| Numero di modello | PCS100-3S |
| Quantità di ordine minimo | 1 set |
| Prezzo | Negoziabile |
| Imballaggi particolari | Dimensione singola del pacchetto: personalizzabile |
| Tempi di consegna | 30 giorni lavorativi |
| Termini di pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione | 1 set/mese |
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Gamma di tensione di CC | 650~950Vdc | Corrente massima di CC | 189A |
|---|---|---|---|
| Potenza nominale CA | 100 kW | Corrente massima di CA | 174A |
| THDi (potenza nominale) | < 3% ((Ipn) | Componente DC | < 0,5% ((Ipn) |
| Tensione di griglia stimata | 400 V | Intervallo regolabile del fattore di potenza | -1 ~ 1 |
| Frequenza nominale della rete | 50Hz/60Hz ±5Hz | Modalità di isolamento | Nessun trasformatore |
| Dimensioni del sistema (W * H * D) | 900*320*800 mm | Peso | 140 kg |
| Evidenziare | Batteria per convertitori modulari di accumulo di energia,PCS100 Convertitore di accumulo di energia,Convertitore integrato di accumulo di energia |
||
Descrizione di prodotto
PCS100 G 125 3S Batteria modulare per il convertitore di energia per scatola ad alta tensione integrata
Convertitore modulare di accumulo di energia (MESC)
1. Definizione tecnica e architettura di base
Un convertitore modulare di accumulo di energia (MESC) è un sistema elettronico di potenza avanzato progettato per la gestione intelligente dell'energia nelle moderne reti elettriche.
1.1 Sottosistema di conversione di potenza
Capacità di conversione bidirezionale AC/DC e DC/DC (Topologia: tipicamente tipo T a 3 livelli o NPC)
Funzionamento con un ampio intervallo di tensione (400V-1500V DC, 380V-690V AC)
Efficienza massima 96-98,5% (CEC ponderata)
1.2 Blocchi di costruzione modulari
Moduli di potenza standardizzati (25/50/100kW per modulo)
Progettazione intercambiabile a caldo con tempo di trasferimento < 5 ms durante la sostituzione
Opzioni di configurazione di ridondanza N+1 o N+X
1.3 Sistema di controllo
Architettura di controllo gerarchico:
Principale: controllo della caduta per la ripartizione dell'energia
Seconda: regolazione tensione/frequenza
Terziario: spedizione economica (algoritmi di ottimizzazione convessa)
< 500μs periodo di controllo del circuito interno
2Analisi dei vantaggi tecnici
2.1 Scalabilità
-
Scalabilità della potenza: da 100 kW a 20 MW+ tramite connessione parallela
-
Scalabilità della capacità: il bus DC a batteria indipendente consente un'espansione separata
-
2.2 Miglioramento dell'affidabilità
-
Tolleranza di errore:
-
Il guasto di un singolo modulo provoca una riduzione della potenza del < 2%
-
Capacità di degradazione graziosa
-
-
MTBF > 100.000 ore (certificato IEC 62424)
-
2.3 Metrici di prestazione
| Parametro | Performance del MESC | Convertitore convenzionale |
|---|---|---|
| Tempo di risposta | < 1 ms (10-90% di passo) | 10-50 ms |
| THD | < 2% a pieno carico | 3-5% |
| Curva di efficienza | > 95% a carico compreso tra il 20 e il 100% | Abbassamento all'88% a carico del 30% |
4. Piana di marcia tecnologica
4.1 Dispositivi di alimentazione di nuova generazione
-
Adozione di SiC MOSFET:
-
Moduli 1200V/300A disponibili
-
Riduzione del 50% delle perdite di cambio
-
-
-
Imballaggio avanzato:
-
Frigorificazione a doppio lato
-
Moduli di compressione
-
-
4.2 Trasformazione digitale
-
Implementazione dei gemelli digitali:
-
Modellazione elettro-termica (elemento finito 3D)
-
Previsione della vita utile rimanente (distribuzione di Weibull)
-
-
-
Commercio P2P basato su blockchain:
-
Settlement di contratti intelligenti <1s
-
Validazione delle transazioni su scala MW
-
